AWCCA-53N53H50-C01-B
Charging Coil, Wireless, AWCCA Series, 24 µH, ± 10%, 0.072 ohm, 1 Coil, 1 Layer

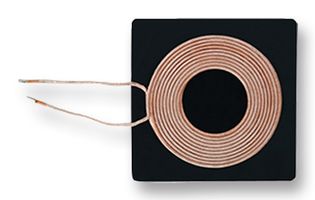

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителABRACON
Част № на производителяAWCCA-53N53H50-C01-B
Код на поръчката2431218
Продуктова гамаAWCCA Series
Лист с технически данни
Вече не се поддържа на склад
Информация за продукта
ПроизводителABRACON
Част № на производителяAWCCA-53N53H50-C01-B
Код на поръчката2431218
Продуктова гамаAWCCA Series
Лист с технически данни
Product RangeAWCCA Series
Inductance24µH
Inductance Tolerance± 10%
DC Resistance Max0.072ohm
No. of Coils1 Coil
No. of Layers1 Layer
Saturation Current (Isat)30A
Self Resonant Frequency2.8MHz
Quality Factor170@100kHz
AC Current Rating5.7A
Product Length53mm
Product Width53mm
Product Height3.8mm
Inductor MountingBoard Mount
Operating Temperature Min-25°C
Operating Temperature Max85°C
Преглед на продукта
The AWCCA-53N53 series Wireless Charging Coil Assembly with high permeability shielding to protect sensitive electronics.
- For Tx or Rx applications
- Durable construction
- -25 to 85°C Operating temperature range
Приложения
Power Management, Industrial, Wireless, Automotive, Consumer Electronics, Portable Devices, Communications & Networking
Технически характеристики
Product Range
AWCCA Series
Inductance Tolerance
± 10%
No. of Coils
1 Coil
Saturation Current (Isat)
30A
Quality Factor
170@100kHz
Product Length
53mm
Product Height
3.8mm
Operating Temperature Min
-25°C
Inductance
24µH
DC Resistance Max
0.072ohm
No. of Layers
1 Layer
Self Resonant Frequency
2.8MHz
AC Current Rating
5.7A
Product Width
53mm
Inductor Mounting
Board Mount
Operating Temperature Max
85°C
Технически документи (1)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85043180
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:Да
RoHS
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.01
