Отпечатване на страница
2961666661
Ferrite Core, Cylindrical, 380 ohm, 10 mm Length, 50 MHz to 500 MHz, 0.75 mm ID, 6 mm OD

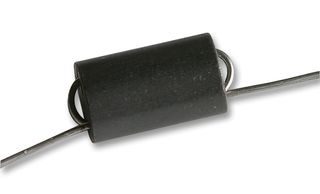

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителFAIR-RITE
Част № на производителя2961666661
Код на поръчката1191313
Лист с технически данни
Вече не се поддържа на склад
Информация за продукта
ПроизводителFAIR-RITE
Част № на производителя2961666661
Код на поръчката1191313
Лист с технически данни
Ferrite Bead Case / PackageAxial Leaded
Impedance380ohm
DC Current Rating-
Inner Diameter0.75mm
Frequency Min50MHz
Frequency Max500MHz
DC Resistance Max-
Impedance Tolerance-
Product Length14mm
Product Width-
Product Height-
Ferrite MountingThrough Hole
Operating Temperature Min-55°C
Operating Temperature Max125°C
Qualification-
Product Range-
SVHCNo SVHC (21-Jan-2025)
Преглед на продукта
The 2961666661 is a Wound Bead with 61-grade material used in EMI applications for suppression of noise frequencies above 200MHz. A high frequency NiZn ferrite developed for a range of inductive applications up to 25MHz. Wire used for winding is oxygen-free high conductivity copper with 100% matte tin plating over a nickel undercoating. Beads are controlled for impedance limits only. Minimum impedance values are specified for the + marked frequencies. The 61 material parts on the 4291A RF impedance analyser.
- Minimum impedance is typically the listed impedance less 20%
- -55 to 125°C Operating temperature range
Приложения
Industrial
Технически характеристики
Ferrite Bead Case / Package
Axial Leaded
DC Current Rating
-
Frequency Min
50MHz
DC Resistance Max
-
Product Length
14mm
Product Height
-
Operating Temperature Min
-55°C
Qualification
-
SVHC
No SVHC (21-Jan-2025)
Impedance
380ohm
Inner Diameter
0.75mm
Frequency Max
500MHz
Impedance Tolerance
-
Product Width
-
Ferrite Mounting
Through Hole
Operating Temperature Max
125°C
Product Range
-
Технически документи (1)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85049011
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:В очакване на инструкции
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (21-Jan-2025)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.0013
