BSC500N20NS3GATMA1
Power MOSFET, N Channel, 200 V, 24 A, 0.05 ohm, TDSON, Surface Mount

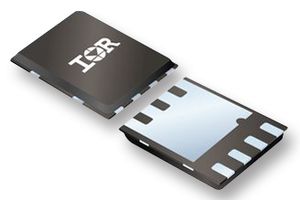

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителINFINEON
Част № на производителяBSC500N20NS3GATMA1
Код на поръчката2725817RL
Продуктова гамаOptiMOS 3 Series
Известен също катоBSC500N20NS3 G, SP000998292
Лист с технически данни
1 898 В наличност
Имате нужда от повече?
Доставка в рамките на 1 – 3 дни
Поръчайте преди 17:00 ч. за стандартна доставка
| Количество | |
|---|---|
| 100+ | € 1,020 |
| 500+ | € 0,828 |
| 1000+ | € 0,779 |
| 5000+ | € 0,703 |
Цена за:Each (Supplied on Cut Tape)
Минимален: 100
Множествен: 1
€ 107,00 (без ДДС)
Допълнителна такса за пренавиване от € 5,00 ще бъде добавена за този продукт
Добавете номер на частта /Бележка на реда
Добавено към потвърждението на поръчката, фактурата и бележката за изпращане само за тази поръчка.
Този номер ще бъде добавен към потвърждението на поръчката, фактурата, бележката за изпращане, имейла за уеб потвърждение и етикета на продукта.
Информация за продукта
ПроизводителINFINEON
Част № на производителяBSC500N20NS3GATMA1
Код на поръчката2725817RL
Продуктова гамаOptiMOS 3 Series
Известен също катоBSC500N20NS3 G, SP000998292
Лист с технически данни
Channel TypeN Channel
Drain Source Voltage Vds200V
Continuous Drain Current Id24A
Drain Source On State Resistance0.05ohm
Transistor Case StyleTDSON
Transistor MountingSurface Mount
Rds(on) Test Voltage10V
Gate Source Threshold Voltage Max4V
Power Dissipation96W
No. of Pins8Pins
Operating Temperature Max150°C
Product RangeOptiMOS 3 Series
Qualification-
MSLMSL 1 - Unlimited
SVHCNo SVHC (21-Jan-2025)
Преглед на продукта
BSC500N20NS3GATMA1 is a N-channel OptiMOS 3 power-transistor. Ideal for high-frequency switching and synchronous rectification.
- Continuous drain current is 24A
- Gate source voltage is ±20V
- Power dissipation is 96W
- Excellent gate charge x R DS(on) product (FOM)
- Very low on-resistance R DS(on) is 42mohm
- Qualified according to JEDEC1 for target application
- Operating and storage temperature range from -55 to 150°C
- Available in 8 pin TDSON package
Технически характеристики
Channel Type
N Channel
Continuous Drain Current Id
24A
Transistor Case Style
TDSON
Rds(on) Test Voltage
10V
Power Dissipation
96W
Operating Temperature Max
150°C
Qualification
-
SVHC
No SVHC (21-Jan-2025)
Drain Source Voltage Vds
200V
Drain Source On State Resistance
0.05ohm
Transistor Mounting
Surface Mount
Gate Source Threshold Voltage Max
4V
No. of Pins
8Pins
Product Range
OptiMOS 3 Series
MSL
MSL 1 - Unlimited
Технически документи (1)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Malaysia
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Malaysia
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:Да
RoHS
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (21-Jan-2025)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.000149
