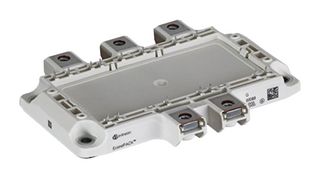

F3L300R07PE4PBOSA1
IGBT Module, Three level Inverter, 280 A, 1.5 V, 20 mW, 150 °C, Module
Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителINFINEON
Част № на производителяF3L300R07PE4PBOSA1
Код на поръчката2781224
Продуктова гамаEconoPACK 4
Известен също катоF3L300R07PE4P, SP001121216
Лист с технически данни
Вече не се поддържа на склад
Информация за продукта
ПроизводителINFINEON
Част № на производителяF3L300R07PE4PBOSA1
Код на поръчката2781224
Продуктова гамаEconoPACK 4
Известен също катоF3L300R07PE4P, SP001121216
Лист с технически данни
IGBT ConfigurationThree level Inverter
Transistor PolarityN Channel
DC Collector Current280A
Continuous Collector Current280A
Collector Emitter Saturation Voltage1.5V
Collector Emitter Saturation Voltage Vce(on)1.5V
Power Dissipation Pd20mW
Power Dissipation20mW
Operating Temperature Max150°C
Collector Emitter Voltage V(br)ceo650V
Junction Temperature Tj Max150°C
Transistor Case StyleModule
IGBT TerminationSolder
Collector Emitter Voltage Max650V
IGBT TechnologyIGBT 4 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEconoPACK 4
SVHCNo SVHC (27-Jun-2018)
Преглед на продукта
Предупреждения
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Технически характеристики
IGBT Configuration
Three level Inverter
DC Collector Current
280A
Collector Emitter Saturation Voltage
1.5V
Power Dissipation Pd
20mW
Operating Temperature Max
150°C
Junction Temperature Tj Max
150°C
IGBT Termination
Solder
IGBT Technology
IGBT 4 [Trench/Field Stop]
Product Range
EconoPACK 4
Transistor Polarity
N Channel
Continuous Collector Current
280A
Collector Emitter Saturation Voltage Vce(on)
1.5V
Power Dissipation
20mW
Collector Emitter Voltage V(br)ceo
650V
Transistor Case Style
Module
Collector Emitter Voltage Max
650V
Transistor Mounting
Panel
SVHC
No SVHC (27-Jun-2018)
Технически документи (1)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Hungary
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Hungary
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:Да
RoHS
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (27-Jun-2018)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.000232
