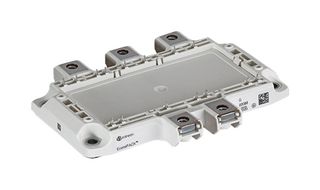

F3L400R12PT4B26BOSA1
IGBT Module, Three level Inverter, 600 A, 1.75 V, 2.15 kW, 150 °C, Module
Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителINFINEON
Част № на производителяF3L400R12PT4B26BOSA1
Код на поръчката2781225
Продуктова гамаEconoPACK 4
Известен също катоF3L400R12PT4_B26, SP000929974
Лист с технически данни
Вече не се поддържа на склад
Информация за продукта
ПроизводителINFINEON
Част № на производителяF3L400R12PT4B26BOSA1
Код на поръчката2781225
Продуктова гамаEconoPACK 4
Известен също катоF3L400R12PT4_B26, SP000929974
Лист с технически данни
IGBT ConfigurationThree level Inverter
Transistor PolarityN Channel
Continuous Collector Current600A
DC Collector Current600A
Collector Emitter Saturation Voltage Vce(on)1.75V
Collector Emitter Saturation Voltage1.75V
Power Dissipation2.15kW
Power Dissipation Pd2.15kW
Collector Emitter Voltage V(br)ceo1.2kV
Operating Temperature Max150°C
Junction Temperature Tj Max150°C
Transistor Case StyleModule
IGBT TerminationStud
Collector Emitter Voltage Max1.2kV
IGBT TechnologyIGBT 4 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEconoPACK 4
SVHCNo SVHC (27-Jun-2018)
Преглед на продукта
Предупреждения
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Технически характеристики
IGBT Configuration
Three level Inverter
Continuous Collector Current
600A
Collector Emitter Saturation Voltage Vce(on)
1.75V
Power Dissipation
2.15kW
Collector Emitter Voltage V(br)ceo
1.2kV
Junction Temperature Tj Max
150°C
IGBT Termination
Stud
IGBT Technology
IGBT 4 [Trench/Field Stop]
Product Range
EconoPACK 4
Transistor Polarity
N Channel
DC Collector Current
600A
Collector Emitter Saturation Voltage
1.75V
Power Dissipation Pd
2.15kW
Operating Temperature Max
150°C
Transistor Case Style
Module
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (27-Jun-2018)
Технически документи (3)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Germany
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Germany
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:Да
RoHS
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (27-Jun-2018)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.02
