                                                                                                1. Начална страница
                                                                                                2. Sensors & Transducers
                                                                                                3. Transducers
                                                                                                4. Acoustic Components
                                                                                                5. Piezoelectric Actuators
                                                                                                Отпечатване на страница

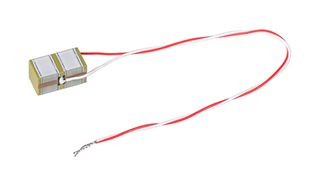

                                                                                                AE0505D08D-H0F

                                                                                                Piezoelectric Actuator, Resin Coated, 9.1 µm, 610 N, 138 kHz, 0.54 µF, -25 °C

                                                                                                KEMET AE0505D08D-H0F
                                                                                                Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
                                                                                                ПроизводителKEMET
                                                                                                Част № на производителяAE0505D08D-H0F
                                                                                                Код на поръчката3766015
                                                                                                Продуктова гамаAE Series
                                                                                                Лист с технически данни

                                                                                                Data Sheet

                                                                                                Вижте цялата техническа документация
                                                                                                7 В наличност

                                                                                                Имате нужда от повече?

                                                                                                Доставка в рамките на 1 – 3 дни
                                                                                                Поръчайте преди 17:00 ч. за стандартна доставка
                                                                                                Количество
                                                                                                1+€ 310,820
                                                                                                5+€ 300,630
                                                                                                Цена за:Each
                                                                                                Минимален: 1
                                                                                                Множествен: 1
                                                                                                € 310,82 (без ДДС)
                                                                                                Добавете номер на частта /Бележка на реда
                                                                                                Добавено към потвърждението на поръчката, фактурата и бележката за изпращане само за тази поръчка.
                                                                                                Този номер ще бъде добавен към потвърждението на поръчката, фактурата, бележката за изпращане, имейла за уеб потвърждение и етикета на продукта.

                                                                                                Информация за продукта

                                                                                                ПроизводителKEMET
                                                                                                Част № на производителяAE0505D08D-H0F
                                                                                                Код на поръчката3766015
                                                                                                Продуктова гамаAE Series
                                                                                                Лист с технически данни

                                                                                                Data Sheet

                                                                                                Piezoelectric Actuator TypeResin Coated
                                                                                                Displacement9.1µm
                                                                                                Actuating Force610N
                                                                                                Resonant Frequency138kHz
                                                                                                Capacitance0.54µF
                                                                                                Operating Temperature Min-25°C
                                                                                                Operating Temperature Max85°C
                                                                                                Product RangeAE Series
                                                                                                SVHCNo SVHC (21-Jan-2025)

                                                                                                Преглед на продукта

                                                                                                AE0505D08D-H0F is an AE series resin coated multilayer piezoelectric actuator. It is a ceramic element used to convert electrical energy into mechanical energy such as displacement or force by utilizing the piezoelectric longitudinal effect. This KEMET’s multilayer piezoelectric actuator is produced based on our unique element structure design and piezoelectric ceramic materials with high electrostrictive factors. Compared to conventional piezoelectric actuators, it is smaller in size but can generate higher displacements and forces at low voltages. The resin coated AE series features compact size and a wide variety of shapes for applications such as ultra fine positioning mechanism and drive sources. Typical applications include positioning, auto focusing of optical systems, pumps, mass-flow valves, vibration source, vibration controls, sensors, image stabilization of DSC, mirror/prism positioning, manipulators, motors and printers.

                                                                                                • High-speed response: driving up to about 1/3 of self resonant frequency (in several ten kHz)
                                                                                                • Low power consumption: can be retained at the leakage current state of 100μA or less
                                                                                                • Very small size: 1/10 or smaller than conventional multilayer actuators
                                                                                                • Thin coating type
                                                                                                • With hole
                                                                                                • 0.54µF capacitance, 138kHz resonant frequency
                                                                                                • 610N generated force
                                                                                                • 5X5/ID3mm cross-section, 10mm overall length
                                                                                                • 9.1 ±1.5µm displacement at maximum voltage of 150V DC, 67N/µm stiffness
                                                                                                • Operating temperature range from -25°C to +85°C

                                                                                                Технически характеристики

                                                                                                Piezoelectric Actuator Type

                                                                                                Resin Coated

                                                                                                Actuating Force

                                                                                                610N

                                                                                                Capacitance

                                                                                                0.54µF

                                                                                                Operating Temperature Max

                                                                                                85°C

                                                                                                SVHC

                                                                                                No SVHC (21-Jan-2025)

                                                                                                Displacement

                                                                                                9.1µm

                                                                                                Resonant Frequency

                                                                                                138kHz

                                                                                                Operating Temperature Min

                                                                                                -25°C

                                                                                                Product Range

                                                                                                AE Series

                                                                                                Технически документи (3)

                                                                                                CAD Multiple Formats EN

                                                                                                Technical Data Sheet EN

                                                                                                Manufacturer Catalogue EN

                                                                                                Законодателство и околна среда

                                                                                                Страна на произход:
                                                                                                Страна, в която е реализиран последният важен производствен процесСтрана на произход:
                                                                                                Japan
                                                                                                Страна, в която е реализиран последният важен производствен процес
                                                                                                Тарифа №:85416000
                                                                                                US ECCN:EAR99
                                                                                                EU ECCN:NLR
                                                                                                RoHS съвместим:Y-Ex

                                                                                                RoHS

                                                                                                Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:Да

                                                                                                RoHS

                                                                                                Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (21-Jan-2025)
                                                                                                Изтеглете сертификат за съответствие на продукта

                                                                                                Сертификат за съответствие на продукта

                                                                                                Тегло (кг):.004082
