EV84C64A
Development Board, dsPIC33CH128MP506, Resonant LLC Converter, Power Management, 38 to 42VDC, 1MHz
Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
3 В наличност
Имате нужда от повече?
Доставка в рамките на 1 – 3 дни
Поръчайте преди 17:00 ч. за стандартна доставка
| Количество | |
|---|---|
| 1+ | € 274,080 |
Цена за:Each
Минимален: 1
Множествен: 1
€ 274,08 (без ДДС)
Добавете номер на частта /Бележка на реда
Добавено към потвърждението на поръчката, фактурата и бележката за изпращане само за тази поръчка.
Този номер ще бъде добавен към потвърждението на поръчката, фактурата, бележката за изпращане, имейла за уеб потвърждение и етикета на продукта.
Информация за продукта
ПроизводителMICROCHIP
Част № на производителяEV84C64A
Код на поръчката4305157
Silicon ManufacturerMicrochip
Silicon Core NumberdsPIC33CH128MP506
Kit Application TypePower Management
Application Sub TypeResonant LLC Converter
Kit ContentsDevelopment Board dsPIC33CH128MP506
Product Range-
Automotive Qualification Standard-
SVHCNo SVHC (21-Jan-2025)
Преглед на продукта

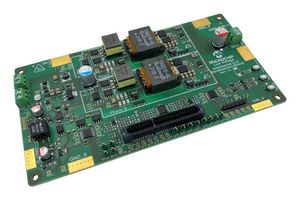

EV84C64A is a 50W interleaved LLC converter development board that is a generic development board implementing interleaved LLC topology supporting rapid prototyping and code development based on dsPIC33 DSCs. It utilizes the dsPIC33CH128MP506 DSC supporting a fully digital and advanced power control algorithm scheme. The board is compatible with dsPIC33EP, dsPIC33CK, and dsPIC33CH digital power plug-in modules (DP-PIM).
- Input working voltage range from 38 to 42VDC
- Maximum output power is 30W per phase
- Maximum switching frequency is 1000KHz
- Output connector, auxiliary power supply
- Test points for outer loop measurements, protection circuitry
- HMI interface (push buttons and two LEDs)
- dsPIC33-DSC DP-PIM socket with test points at the edge of the board
- Supports UART communication, GPIO, analogue input, DAC signal output and 3.3V analogue AUX supply
Технически характеристики
Silicon Manufacturer
Microchip
Kit Application Type
Power Management
Kit Contents
Development Board dsPIC33CH128MP506
Automotive Qualification Standard
-
Silicon Core Number
dsPIC33CH128MP506
Application Sub Type
Resonant LLC Converter
Product Range
-
SVHC
No SVHC (21-Jan-2025)
Технически документи (1)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Taiwan
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Taiwan
Страна, в която е реализиран последният важен производствен процес
Тарифа №:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:В очакване на инструкции
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (21-Jan-2025)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.0003
