MC21609AB6W-BNMLW
Alphanumeric LCD, 16 x 2, White on Blue, 5V, Parallel, English, Japanese, Transmissive

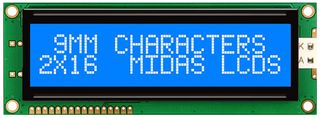

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителMIDAS DISPLAYS
Част № на производителяMC21609AB6W-BNMLW
Код на поръчката2063241
Продуктова гамаMC21609A
Лист с технически данни
Вече не се произвежда
Информация за продукта
ПроизводителMIDAS DISPLAYS
Част № на производителяMC21609AB6W-BNMLW
Код на поръчката2063241
Продуктова гамаMC21609A
Лист с технически данни
Character Size9.66mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Product RangeMC21609A
Алтернативи за MC21609AB6W-BNMLW
Открит е 1 продукт
Преглед на продукта
- Alphanumeric / character LCD module
- 2 lines of 16 characters - 2 x 16 also referred to as 16 x 2
- Negative mode STN material (also referred to as BSTN)
- Appearance - white characters on blue background
- Transmissive technology, generally for indoor applications
- Chip on board construction (COB) for easy mounting
- On board controller SPLC780 or equivalent (HD44780 derivative)
- English/Japanese font sets
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- White LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole SIL (bottom, left) connection, 2.54mm pitch
- Overall max dimensions - 122.0 x 44.0 x 13.5mm
- Viewing area - 99.0 x 24.0mm
- 9mm character (actual dimension 4.84 x 9.66mm)
Технически характеристики
Character Size
9.66mm
Operating Temperature Max
70°C
Operating Temperature Min
-20°C
Product Range
MC21609A
Технически документи (2)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:В очакване на инструкции
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.08709
