MC22005A6W-GPTLY
Alphanumeric LCD, 20 x 2, Black on Grey, 5V, Parallel, English, Japanese, Transflective

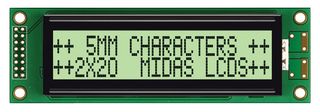

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителMIDAS DISPLAYS
Част № на производителяMC22005A6W-GPTLY
Код на поръчката2063124
Продуктова гамаMC22005A
Лист с технически данни
Вече не се произвежда
Информация за продукта
ПроизводителMIDAS DISPLAYS
Част № на производителяMC22005A6W-GPTLY
Код на поръчката2063124
Продуктова гамаMC22005A
Лист с технически данни
Character Size5.95mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Product RangeMC22005A
Алтернативи за MC22005A6W-GPTLY
Открит е 1 продукт
Преглед на продукта
- Alphanumeric / character LCD module
- 2 lines of 20 characters - 2 x 20 also referred to as 20 x 2
- Positive mode grey STN material
- Appearance - black characters on grey background (backlight off) or yellow/green background (backlight on)
- Transflective technology, generally for indoor and outdoor applications
- Chip on board construction (COB) for easy mounting
- On board controller SPLC780 or equivalent (HD44780 derivative)
- English/Japanese font sets
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- Yellow/green LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole DIL (side, left, 2x8) connection, 2.54mm pitch
- Overall max dimensions - 116.0 x 37.0 x 13.5mm
- Viewing area - 83.0 x 18.6mm
- 5mm character (actual dimension 3.20 x 5.95mm)
Приложения
Industrial, Imaging, Video & Vision
Технически характеристики
Character Size
5.95mm
Operating Temperature Max
70°C
Operating Temperature Min
-20°C
Product Range
MC22005A
Технически документи (2)
Сродни продукти
Открит е 1 продукт
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:В очакване на инструкции
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.045
