MCCOG42005A6W-FPTLWI
Alphanumeric LCD, 20 x 4, Black on White, 3V to 5V, I2C, English, Japanese, Transflective

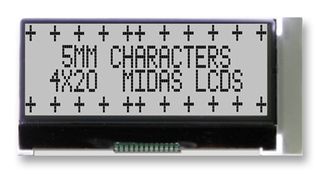

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителMIDAS DISPLAYS
Част № на производителяMCCOG42005A6W-FPTLWI
Код на поръчката2425759
Продуктова гамаMCCOG42005A6W
Лист с технически данни
Вече не се произвежда
Информация за продукта
ПроизводителMIDAS DISPLAYS
Част № на производителяMCCOG42005A6W-FPTLWI
Код на поръчката2425759
Продуктова гамаMCCOG42005A6W
Лист с технически данни
Character Count x Line20 x 4
Display AppearanceBlack on White
Logic Voltage3V to 5V
Interface TypeI2C
Font SetEnglish, Japanese
Display ModeTransflective
Character Size4.67mm
LCD Display TypeFSTN
Module Size74.3mm x 36.4mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOG
Backlighting ColourWhite
Product RangeMCCOG42005A6W
SVHCNo SVHC (23-Jan-2024)
Преглед на продукта
- Alphanumeric / character LCD module
- 4 lines of 20 characters - 4 x 20 also referred to as 20 x 4
- Positive mode FSTN material
- Appearance - black characters on white background
- Transflective technology, generally for both indoor and outdoor applications
- Chip on glass construction (COG)
- On glass controller ST7032i or equivalent
- English/Japanese font sets
- 3V to 5V logic supply, I2C interface
- Display duty 1/16, Driving bias 1/5
- White LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 8 pin SIL (bottom middle) connection, 1.27mm pitch
- Overall max dimensions - 74.3 x 36.4 x 6.0mm
- Viewing area - 60.5 x 22.18mm
- 5mm character (actual dimension 2.45 x 4.67mm)
Технически характеристики
Character Count x Line
20 x 4
Logic Voltage
3V to 5V
Font Set
English, Japanese
Character Size
4.67mm
Module Size
74.3mm x 36.4mm
Operating Temperature Max
70°C
Backlighting Colour
White
SVHC
No SVHC (23-Jan-2024)
Display Appearance
Black on White
Interface Type
I2C
Display Mode
Transflective
LCD Display Type
FSTN
Operating Temperature Min
-20°C
Display Construction
COG
Product Range
MCCOG42005A6W
Технически документи (1)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Taiwan
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Taiwan
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:Да
RoHS
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (23-Jan-2024)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.044
