MC22405A6WR-FPTLW

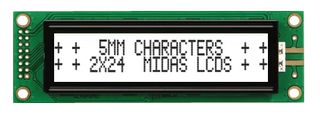

Alphanumeric LCD, 24 x 2, Black on White, 5V, Parallel, English, Cyrillic, Transflective
Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителMIDAS DISPLAYS
Част № на производителяMC22405A6WR-FPTLW
Код на поръчката2425734
Продуктова гамаMC22405A6
Лист с технически данни
Вече не се произвежда
Информация за продукта
ПроизводителMIDAS DISPLAYS
Част № на производителяMC22405A6WR-FPTLW
Код на поръчката2425734
Продуктова гамаMC22405A6
Лист с технически данни
Character Count x Line24 x 2
Display AppearanceBlack on White
Logic Voltage5V
Interface TypeParallel
Font SetEnglish, Cyrillic
Display ModeTransflective
Character Size5.55mm
LCD Display TypeFSTN
Module Size116mm x 37mm
Operating Temperature Min-20°C
Operating Temperature Max70°C
Display ConstructionCOB
Backlighting ColourWhite
Product RangeMC22405A6
SVHCNo SVHC (10-Jun-2022)
Алтернативи за MC22405A6WR-FPTLW
Открит е 1 продукт
Преглед на продукта
- Alphanumeric / character LCD module
- 2 lines of 24 characters - 2 x 24 also referred to as 24 x 2
- Positive mode FSTN material
- Appearance - black characters on white background
- Transflective technology, generally for indoor and outdoor applications
- Chip on board construction (COB) for easy mounting
- On board controller SPLC780 or equivalent (HD44780 derivative)
- English/Cyrillic (Russian) font sets
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- White LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole DIL (side, left, 2x8) connection, 2.54mm pitch
- Overall max dimensions - 116.0 x 37.0 x 13.5mm
- Viewing area - 83.0 x 18.6mm
- 5mm character (actual dimension 2.70 x 5.55mm)
Технически характеристики
Character Count x Line
24 x 2
Logic Voltage
5V
Font Set
English, Cyrillic
Character Size
5.55mm
Module Size
116mm x 37mm
Operating Temperature Max
70°C
Backlighting Colour
White
SVHC
No SVHC (10-Jun-2022)
Display Appearance
Black on White
Interface Type
Parallel
Display Mode
Transflective
LCD Display Type
FSTN
Operating Temperature Min
-20°C
Display Construction
COB
Product Range
MC22405A6
Технически документи (2)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85312095
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:В очакване на инструкции
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (10-Jun-2022)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.05
