MRF1K50H-TF4
RF FET Transistor, 135 V, 1.667 kW, 1.8 MHz, 500 MHz, NI-1230H-4S

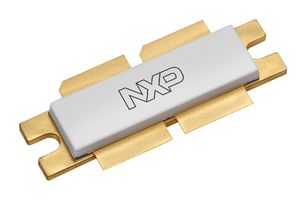

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
Вече не се произвежда
Информация за продукта
ПроизводителNXP
Част № на производителяMRF1K50H-TF4
Код на поръчката2820431
Лист с технически данни
Drain Source Voltage Vds135V
Continuous Drain Current Id-
Power Dissipation1.667kW
Operating Frequency Min1.8MHz
Operating Frequency Max500MHz
Transistor Case StyleNI-1230H-4S
No. of Pins4Pins
Operating Temperature Max150°C
Channel TypeN Channel
Transistor MountingFlange
Product Range-
SVHCNo SVHC (27-Jun-2018)
Преглед на продукта
This high ruggedness device is designed for use in high VSWR industrial, scientific and medical applications, as well as radio and VHF TV broadcast, sub--GHz aerospace and mobile radio applications. Its unmatched input and output design allows for wide frequency range use from 1.8 to 500 MHz.
- High drain--source avalanche energy absorption capability
- Unmatched input and output allowing wide frequency range utilization
- Device can be used single--ended or in a push--pull configuration
- Characterized from 30 to 50 V for ease of use
- Suitable for linear application
- Integrated ESD protection with greater negative gate-source voltage range for improved Class C operation
- Recommended driver: MRFE6VS25N (25 W)
- Included in NXP product longevity program with assured supply for a minimum of 15 years after launch
Приложения
Aerospace, Industrial, Broadcast, Aerospace, Defence, Military, RF Communications, Communications & Networking
Технически характеристики
Drain Source Voltage Vds
135V
Power Dissipation
1.667kW
Operating Frequency Max
500MHz
No. of Pins
4Pins
Channel Type
N Channel
Product Range
-
Continuous Drain Current Id
-
Operating Frequency Min
1.8MHz
Transistor Case Style
NI-1230H-4S
Operating Temperature Max
150°C
Transistor Mounting
Flange
SVHC
No SVHC (27-Jun-2018)
Технически документи (1)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:United States
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:United States
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:Да
RoHS
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (27-Jun-2018)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.02
