STEVAL-ISA174V1
EVAL BOARD, 7W OFFLINE FLYBACK CONVERTER

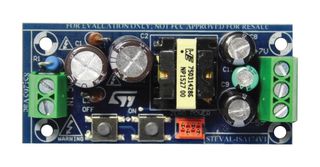

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителSTMICROELECTRONICS
Част № на производителяSTEVAL-ISA174V1
Код на поръчката3228686
Лист с технически данни
5 В наличност
Имате нужда от повече?
Доставка в рамките на 1 – 3 дни
Поръчайте преди 17:00 ч. за стандартна доставка
| Количество | |
|---|---|
| 1+ | € 35,040 |
Цена за:Each
Минимален: 1
Множествен: 1
€ 35,04 (без ДДС)
Добавете номер на частта /Бележка на реда
Добавено към потвърждението на поръчката, фактурата и бележката за изпращане само за тази поръчка.
Този номер ще бъде добавен към потвърждението на поръчката, фактурата, бележката за изпращане, имейла за уеб потвърждение и етикета на продукта.
Информация за продукта
ПроизводителSTMICROELECTRONICS
Част № на производителяSTEVAL-ISA174V1
Код на поръчката3228686
Лист с технически данни
Silicon ManufacturerSTMicroelectronics
Silicon Core NumberVIPer0P
Kit Application TypePower Management
Application Sub TypeFlyback Converter
Kit ContentsEval Board VIPer0P
Product Range-
SVHCNo SVHC (21-Jan-2025)
Преглед на продукта
7W dual output offline flyback converter for home appliances using VIPer0P. The key feature of this offline converter is zero-power mode (ZPM). It is an idle state during which the device is totally shut down and the residual consumption from the mains at 230VAC is kept below 10mW. The IC enters ZPM by pulling the OFF pin to SGND for more than 10ms and exits ZPM (resuming normal switching) by pulling the ON pin to SGND for more than 20µs. This function can be tested by acting on the tactile switches connected to the ON and OFF pins.
- Zero-power input consumption ratified as per IEC62301 Clause 4.5 (PIN_ZPM <lt/> 5mW at 230VAC)
- Negative output voltage easily set through the voltage divider
- Five-star energy efficiency when operating with no load (PIN_no_load <lt/> 10mW at 230VAC)
- Meets ErP Lot 6 Tier 2 requirements for household and office equipment
- Meets European regulation 1275/2008 regarding eco-design requirements
- Compliant with the ErP Lot 6 Tier 2 requirements in off-mode
- Meets IEC55022 Class B conducted EMI even with reduced EMI filter
- VIPer0P 800V avalanche rugged technology, embedded protections ensure enhanced system reliability
- Dimension is 69.6mm x 28mm
- Input voltage range from 85VAC to 265VAC, output 1 is -5V , 840mA, output 2 is 7V, 400mA
Технически характеристики
Silicon Manufacturer
STMicroelectronics
Kit Application Type
Power Management
Kit Contents
Eval Board VIPer0P
SVHC
No SVHC (21-Jan-2025)
Silicon Core Number
VIPer0P
Application Sub Type
Flyback Converter
Product Range
-
Технически документи (3)
Сродни продукти
3 Намерени продукта
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Italy
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Italy
Страна, в която е реализиран последният важен производствен процес
Тарифа №:84735080
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:Да
RoHS
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (21-Jan-2025)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.029
