VIA0050DD
Isolation Amplifier, 3 Amplifiers, 5 kVrms, 3V to 5.5V, SOP, 8 Pins, 310 kHz

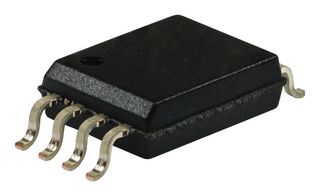

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
На разположение за поръчка
Стандартно време за изпълнение на производителя: 25 седмица(и)
Свържете се с мен, когато продуктът е наличен отново.
| Количество | |
|---|---|
| 100+ | € 2,360 |
| 250+ | € 2,270 |
| 500+ | € 2,180 |
| 1000+ | € 2,070 |
Цена за:Each (Supplied on Cut Tape)
Минимален: 100
Множествен: 1
€ 241,00 (без ДДС)
Допълнителна такса за пренавиване от € 5,00 ще бъде добавена за този продукт
Добавете номер на частта /Бележка на реда
Добавено към потвърждението на поръчката, фактурата и бележката за изпращане само за тази поръчка.
Този номер ще бъде добавен към потвърждението на поръчката, фактурата, бележката за изпращане, имейла за уеб потвърждение и етикета на продукта.
Информация за продукта
ПроизводителVISHAY
Част № на производителяVIA0050DD
Код на поръчката4629254RL
Лист с технически данни
No. of Amplifiers3Amplifiers
Isolation Voltage5kVrms
No. of Pins8Pins
Gain Bandwidth Product310kHz
Gain Non-Linearity Max0.03%
Operating Temperature Min-40°C
Operating Temperature Max125°C
Преглед на продукта
VIA0050DD is a high thermal stability isolation amplifier. It is a high-performance differential output isolated amplifier ideally suited for shunt-based current sensing. The device is based on proprietary capacitive isolation technology and has a linear differential input signal range of ±50mV (±64mV full scale). The device has a fixed gain of 41 and provides a differential analogue output. It is suitable for isolated current measurement in motor control applications, power supplies, solar and wind energy storage systems, charging stations and EV powertrain, inverter and converters.
- UL, cUL, DIN EN 60747-5-5 (VDE 0884-5), CQC agency approvals
- Inbuilt common-mode overvoltage detection
- 5KV isolation rating, -50 to +50mV linear input range
- Operating temperature range from -40°C to +125°C
- SOP-8 package
- Input offset voltage is ±0.01mV typ at INP = INN = GND
- Common-mode rejection ratio is -120dB typ at INP = INN, fIN = 0Hz, VCM min. ≤ VIN ≤ VCM max
- Output noise is 260μVRMS typ at INP = INN = GND1, BW = 100kHz
- Power supply rejection ratio is -118dB typ at PSRR vs. VDD1, at DC
Технически характеристики
No. of Amplifiers
3Amplifiers
No. of Pins
8Pins
Gain Non-Linearity Max
0.03%
Operating Temperature Max
125°C
Isolation Voltage
5kVrms
Gain Bandwidth Product
310kHz
Operating Temperature Min
-40°C
Технически документи (1)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:China
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85423310
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:В очакване на инструкции
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.001
