F475R06W1E3BOMA1
IGBT Module, Four Pack, 100 A, 1.45 V, 275 W, 150 °C, Module

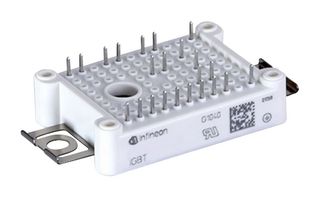

Изображението е само с илюстративна цел. Моля, консултирайте се с описанието.
ПроизводителINFINEON
Част № на производителяF475R06W1E3BOMA1
Код на поръчката2726112
Продуктова гамаEasyPACK 1B
Известен също катоF4-75R06W1E3, SP000257413
Лист с технически данни
На разположение за поръчка
Стандартно време за изпълнение на производителя: 16 седмица(и)
Свържете се с мен, когато продуктът е наличен отново.
| Количество | |
|---|---|
| 1+ | € 37,090 |
| 5+ | € 31,170 |
| 10+ | € 25,240 |
| 50+ | € 24,740 |
| 100+ | € 24,230 |
Цена за:Each
Минимален: 1
Множествен: 1
€ 37,09 (без ДДС)
Добавете номер на частта /Бележка на реда
Добавено към потвърждението на поръчката, фактурата и бележката за изпращане само за тази поръчка.
Този номер ще бъде добавен към потвърждението на поръчката, фактурата, бележката за изпращане, имейла за уеб потвърждение и етикета на продукта.
Информация за продукта
ПроизводителINFINEON
Част № на производителяF475R06W1E3BOMA1
Код на поръчката2726112
Продуктова гамаEasyPACK 1B
Известен също катоF4-75R06W1E3, SP000257413
Лист с технически данни
Transistor PolarityN Channel
IGBT ConfigurationFour Pack
Continuous Collector Current100A
DC Collector Current100A
Collector Emitter Saturation Voltage Vce(on)1.45V
Collector Emitter Saturation Voltage1.45V
Power Dissipation275W
Power Dissipation Pd275W
Collector Emitter Voltage V(br)ceo600V
Junction Temperature Tj Max150°C
Operating Temperature Max150°C
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max600V
IGBT TechnologyIGBT 3 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEasyPACK 1B
Преглед на продукта
EasyPACK module with trench/Fieldstop IGBT3 and emitter controlled 3 diode and NTC suitable for applications such as auxiliary inverters, inductive heating and welding, solar applications and UPS systems.
- Low inductive design
- Low switching losses
- Trench IGBT 3
- Low VCEsat
- Al2O3 substrate with low thermal resistance
- Compact design
- Solder contact technology
- Rugged mounting due to integrated mounting clamps
Предупреждения
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Технически характеристики
Transistor Polarity
N Channel
Continuous Collector Current
100A
Collector Emitter Saturation Voltage Vce(on)
1.45V
Power Dissipation
275W
Collector Emitter Voltage V(br)ceo
600V
Operating Temperature Max
150°C
IGBT Termination
Press Fit
IGBT Technology
IGBT 3 [Trench/Field Stop]
Product Range
EasyPACK 1B
IGBT Configuration
Four Pack
DC Collector Current
100A
Collector Emitter Saturation Voltage
1.45V
Power Dissipation Pd
275W
Junction Temperature Tj Max
150°C
Transistor Case Style
Module
Collector Emitter Voltage Max
600V
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
Технически документи (1)
Законодателство и околна среда
Страна на произход:
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Germany
Страна, в която е реализиран последният важен производствен процес
Страна, в която е реализиран последният важен производствен процесСтрана на произход:Germany
Страна, в която е реализиран последният важен производствен процес
Тарифа №:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS съвместим:Да
RoHS
Съвместими с Директивата относно ограничението за употребата на определени опасни вещества (RoHS) за фталатите:Да
RoHS
Стойност на вещества, пораждащи сериозно безпокойство (SVHC):No SVHC (21-Jan-2025)
Изтеглете сертификат за съответствие на продукта
Сертификат за съответствие на продукта
Тегло (кг):.000308
